Регистратор электрических параметров сети
Регистратор параметров сети BlackBox циклически записывает измеренные/вычисленные данные на SD карту с интервалом 1 сек.
Принцип работы:
В регистраторе установлена специализированная измерительная микросхема ADCs/DSP процессор американской компании Analog Devices (ADE7758).
Это высокоточный DSP процессор для мониторинга 3х фазной сети и измерительные характеристики регистратора BlackBox в основном определяются параметрами этой микросхемы.
Чтение значений из микросхемы и настройку ее параметров производит микроконтроллер(«мозг») устройства, который производит запись на показаний SD карту, выводит информацию на экран и собственный WEB интерфейс.

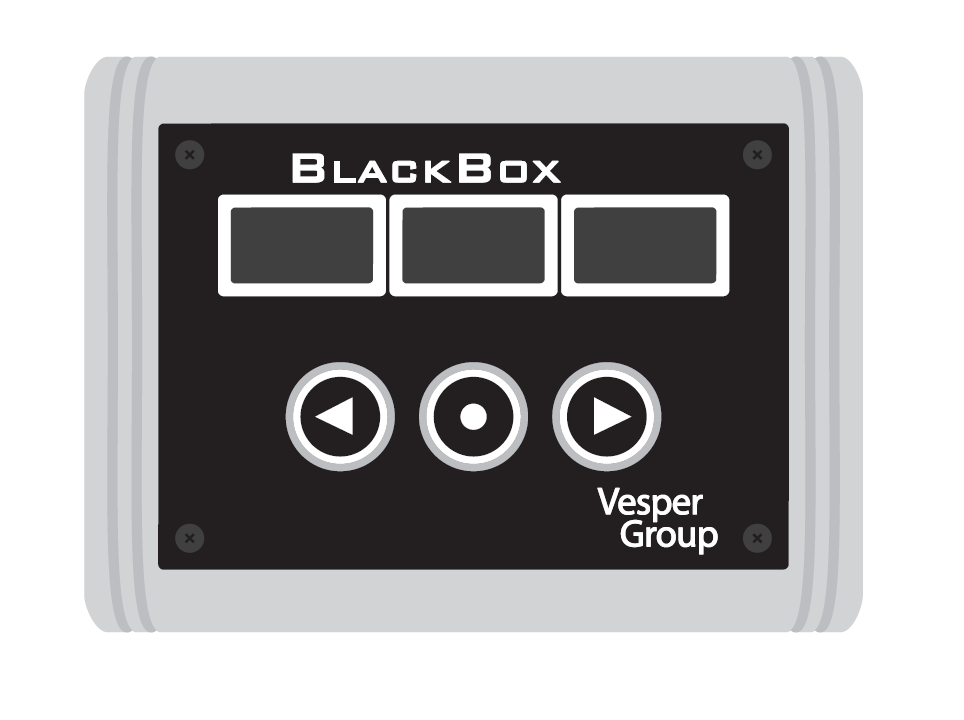

Регистратор BLACK BOX от торговой марки “РЭТА”
Все эти значения мы получаем за 1 период напряжения. при частоте 50гц мы имеем около 50 измерений,среди которых находим минимальное,максимальное и среднее значение.
Производим запись на карту памяти минимального,максимального и среднего значения из этих 50 измерений.
Также 1 раз в секунду производится чтение следующих значений из DSP процессора:
1.Активная энергия накопленная за 1сек.
2.Реактивная энергия накопленная за 1сек.
3.Полная энергия накопленная за 1сек.
4.Вычисляются мощности(активная/реактивная/полная) за период т.к. имеем энергию и время(в долях микросекунд)
Производится запись этих показателей на карту памяти
Одни сутки записи занимают приблизительно 8.6Мбайт. Т.е. на карту 8gb поместится более 900 дней и при заполнении карты будет «циклическое» стирание старых записей.

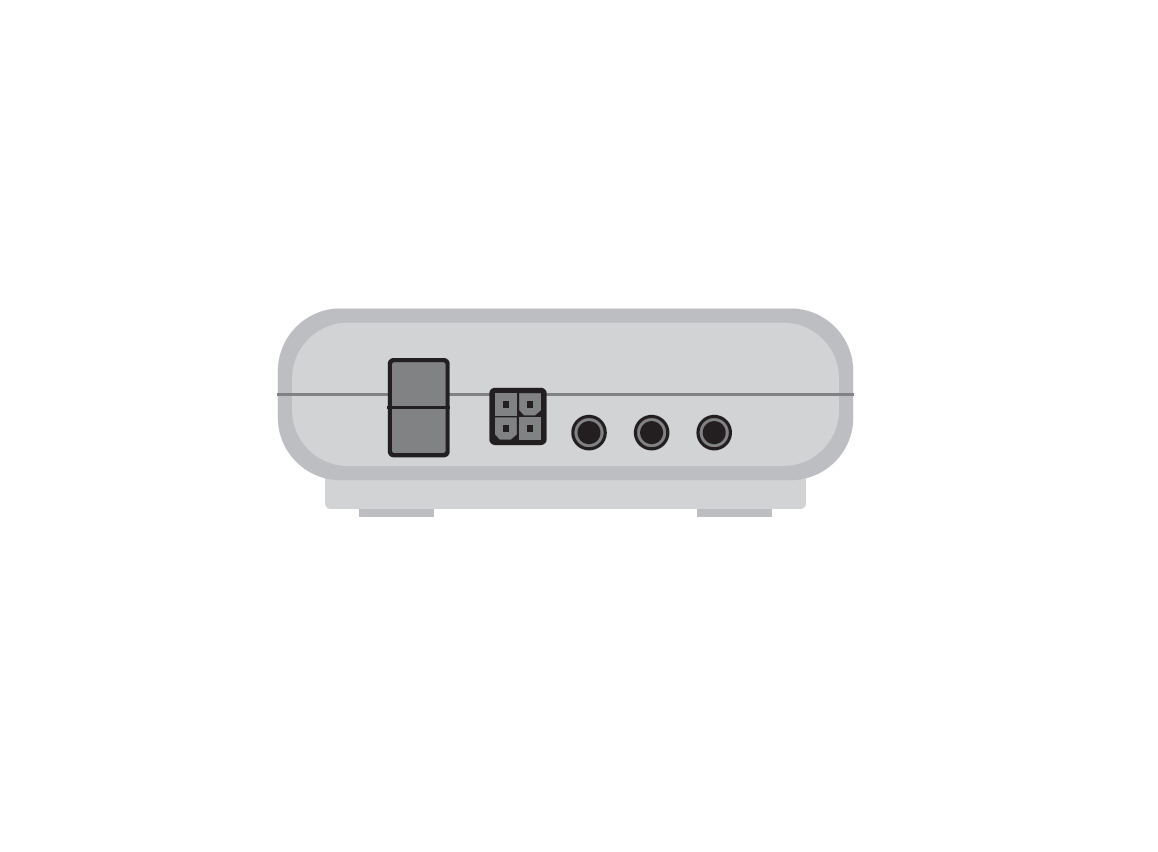

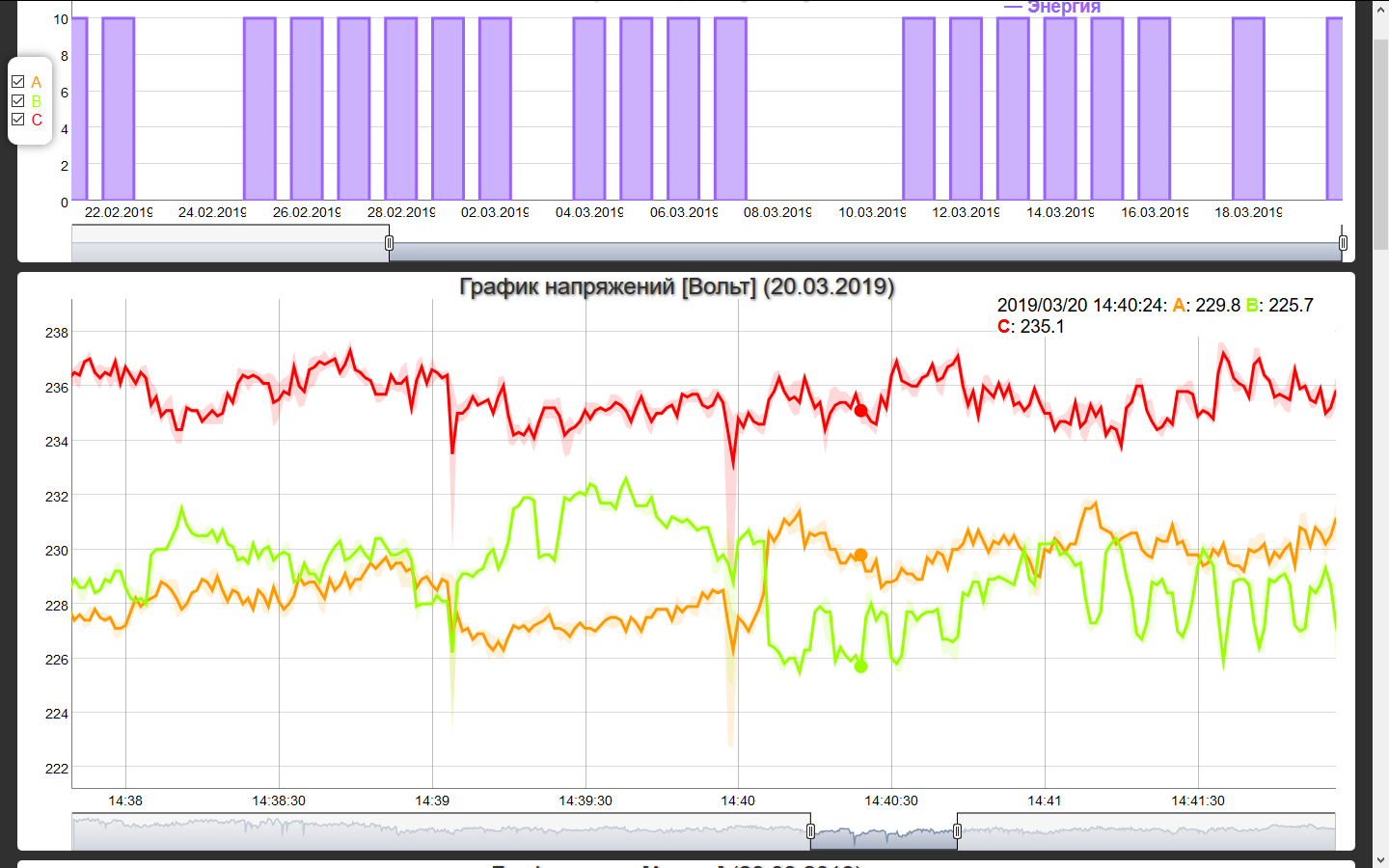

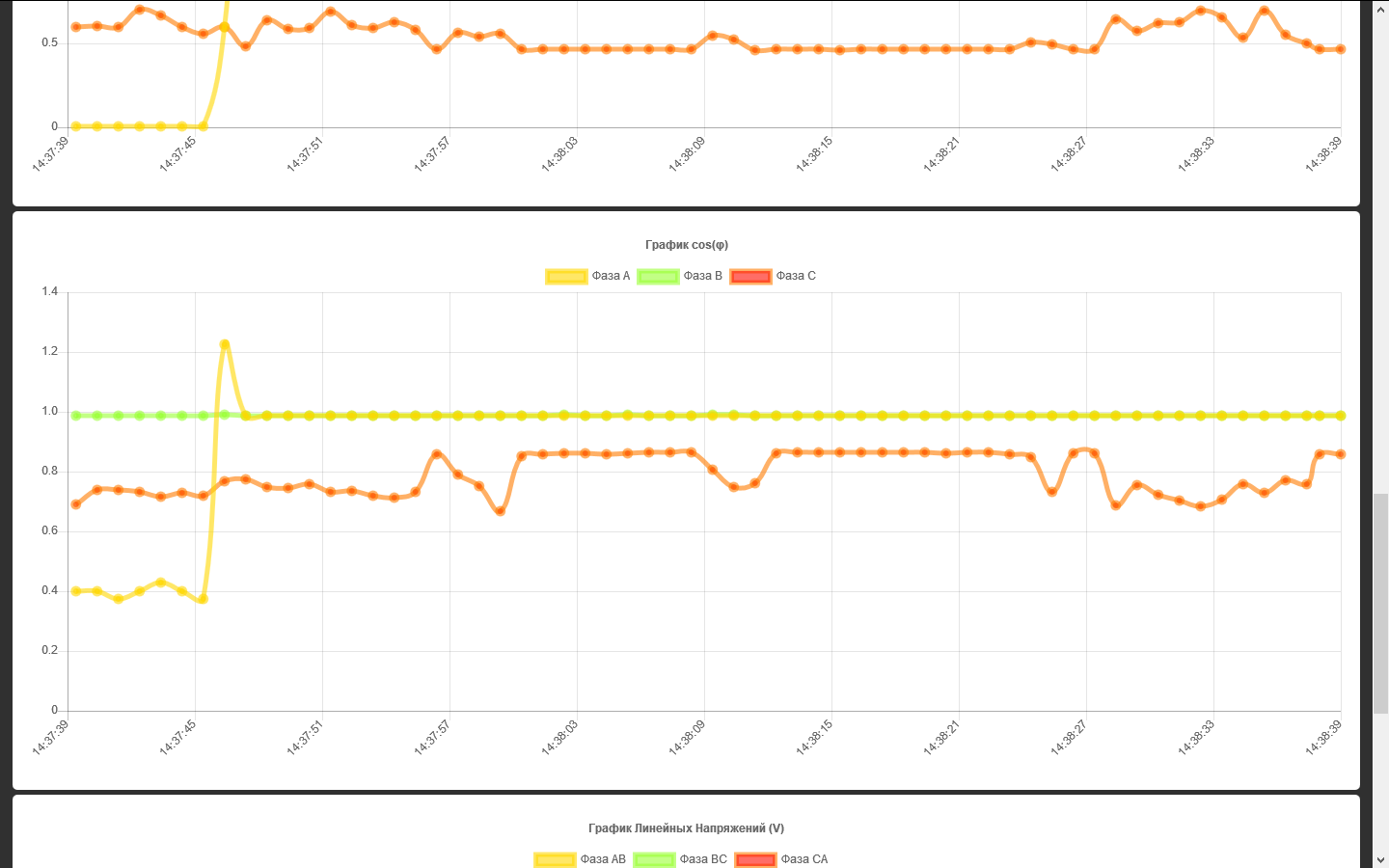

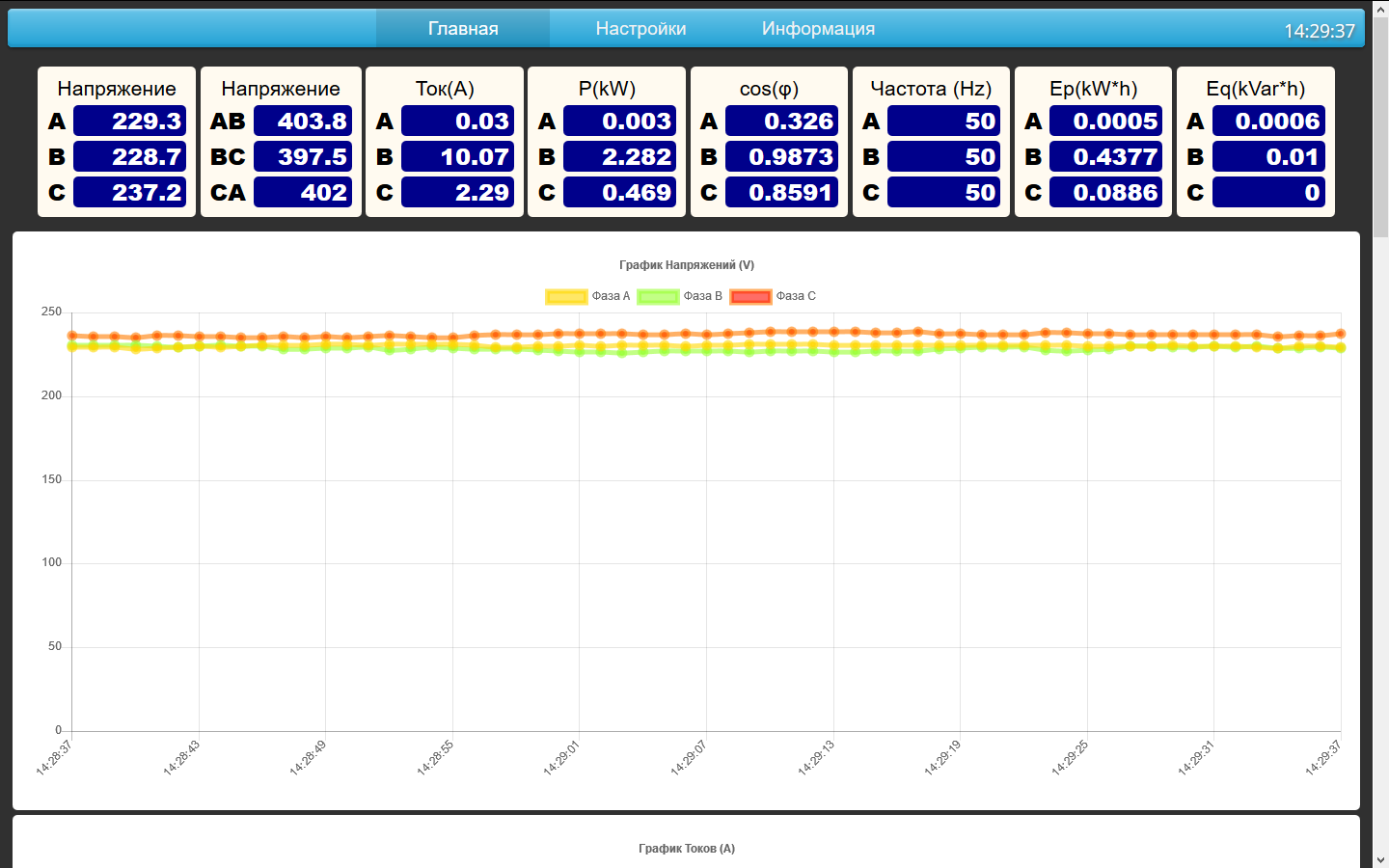

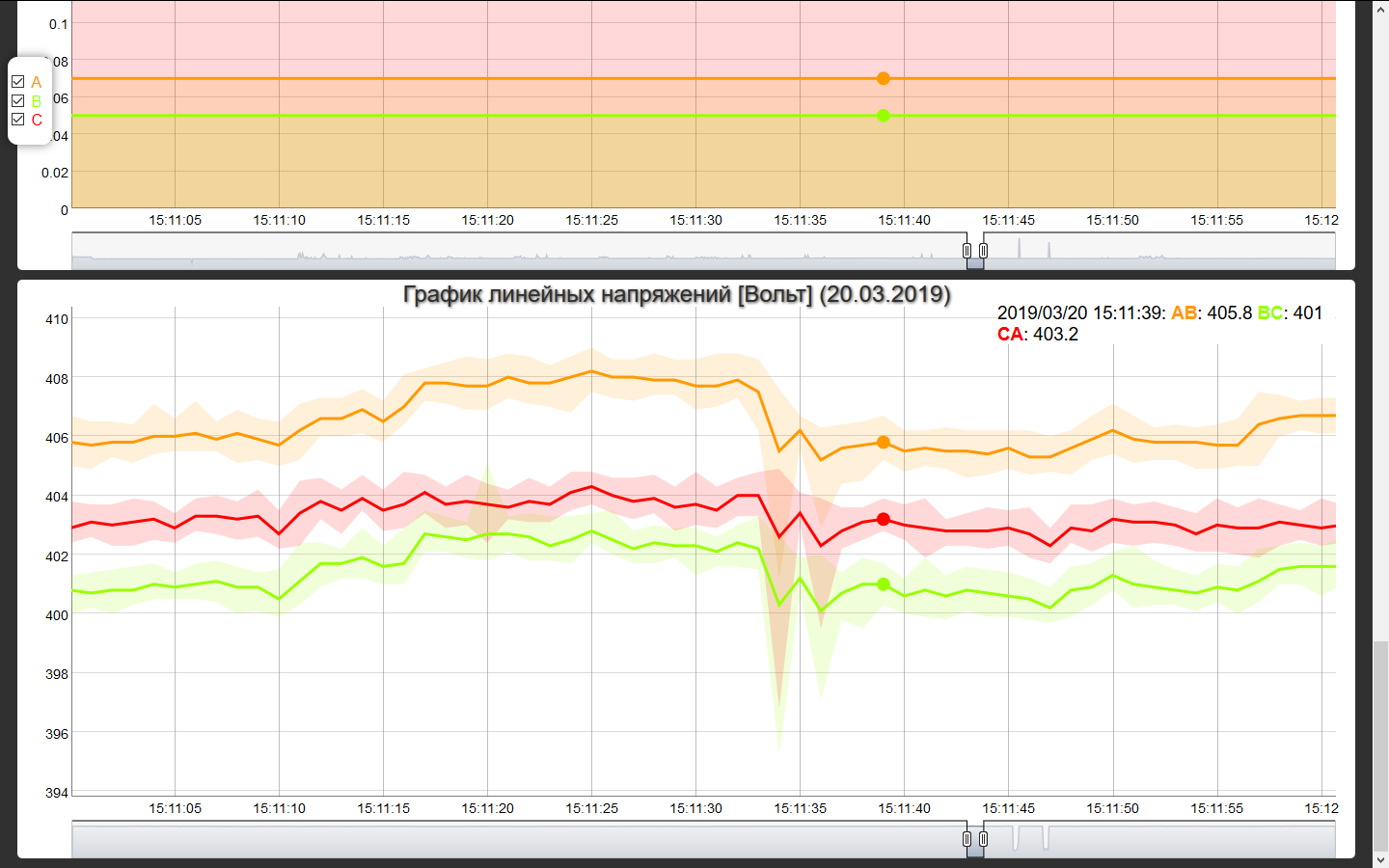

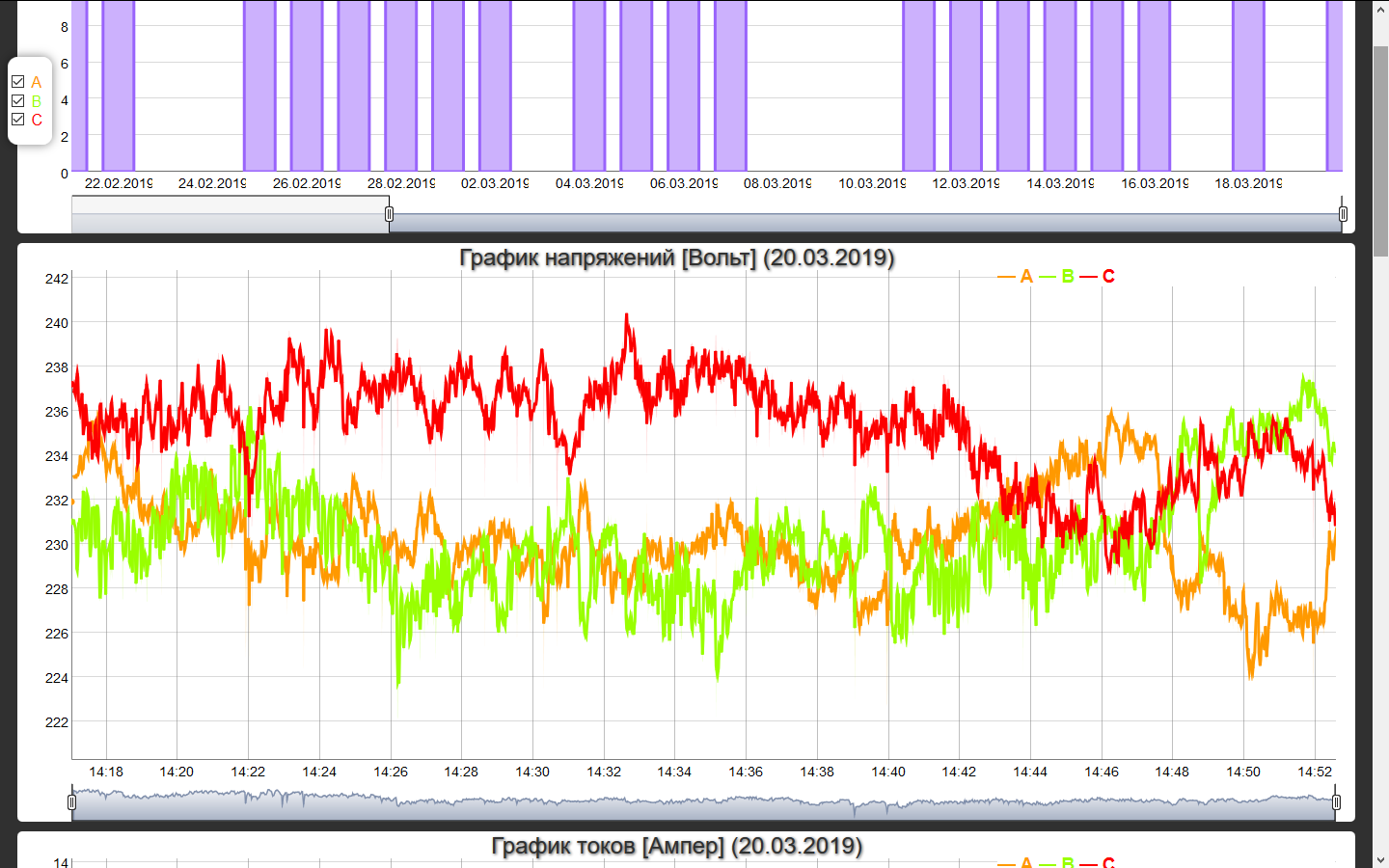

WEB интерфейс позволяет производить настройку, просмотр текущих значений в виде цифр и графика за последнюю минуту. Также позволяет просматривать в браузере и скачивать все записанные данные.
Для этого не нужно скачивать/инсталлировать специализированный софт. Работает под Windows,Linux,Mac,ChromeOS на Компьютерах,Ноутбуках,Планшетах и Смартфонах.
| Вход напряжения | 3 канала |
| Диапазон измерения напряжения, В | 70-420В RMS |
| Тип измерения напряжения | 16 бит Σ-Δ АЦП второго порядка с температурной компенсацией и специализированным DSP процессором для обработки сигнала и вычислений. |
| Диапазон измерения частоты напряжения, Гц | 45-65Гц |
| Погрешность измерения частоты напряжения для синусоидального сигнала, % | 0.1% |
| Диапазон измерения КГИ, % | 0-100 |
| Вход тока | 4 канала |
| Диапазон измерения тока, А | 1-200А* |
| Погрешность измерения тока для синусоидального канала, % | 1%* |
| Тип измерения тока | 24 бит Σ-Δ АЦП второго порядка с температурной компенсацией и специализированным DSP процессором для обработки сигнала и вычислений. |
| Тип датчика тока | Быстросъемный трансформатор тока |
| Диапазон измерения частоты тока, Гц | 45-60 |
| Погрешность измерения частоты тока (для синусоидального сигнала), % | 1 |
| Диапазон измерения КГИ, % | 0 — 100 |
| Вход мощности | 3 канала |
| Диапазон измерения активной мощности, Вт | 1 — 84000* |
| Диапазон измерения реактивной мощности, Вар | 1 — 84000* |
| Диапазон измерения полной мощности, ВА | 1 — 84000* |
| Диапазон измерения коэффициента мощности, cos ф | 0.5-1** |
| Погрешность измерения мощности (для синусоидального сигнала), % | 1 |
| Максимальное значение счетчика активной энергии, кВт*ч | 999 999 |
| Максимальное значение счетчика реактивной энергии, кВАр*ч | 999 999 |
